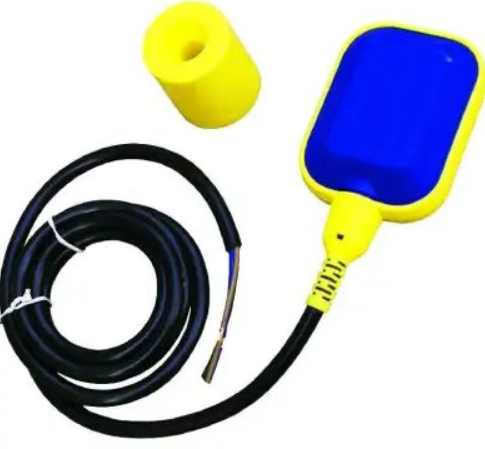

產品名稱：電纜式浮球液位開關
瀏覽：
添加時間：2026-01-31 13:39:41
推薦度：

介紹：

一、產品概述

電纜式浮球液位開關（Cable Float Level Switch）是一種機械式液位控制儀表，通過浮球隨液位升降帶動內部微動開關動作，輸出開關量信號。其核心特點是采用柔性電纜連接浮球和開關機構，安裝靈活、結構簡單、成本低廉，廣泛應用于水箱、水池、儲罐等設備的液位自動控制、高低液位報警和泵的啟停控制。

二、工作原理

核心工作原理

電纜式浮球液位開關基于浮力原理和杠桿機構工作。當液位變化時，浮球隨液位升降，通過柔性電纜帶動內部杠桿機構，觸發微動開關動作，輸出開關信號（常開/常閉觸點）。通過調整電纜長度或重錘位置，可設定不同的動作液位。

工作過程

液位上升→浮球上浮→電纜拉動→杠桿機構動作→微動開關切換→輸出開關信號

動作方式

常開型（NO）：液位達到設定值時，開關閉合
常閉型（NC）：液位達到設定值時，開關斷開
轉換型（SPDT）：包含常開和常閉觸點

三、產品結構與組成

主要組成部分

部件名稱	功能說明	材質說明
浮球	產生浮力，隨液位升降	不銹鋼、塑料（PP、PVDF）
電纜	連接浮球與開關盒，傳遞動作	不銹鋼絲繩、尼龍繩
重錘	平衡浮球，設定動作液位	不銹鋼、鑄鐵
開關盒	內部微動開關機構	工程塑料、鋁合金
微動開關	核心開關元件	銀觸點、銅觸點
接線端子	電氣連接	銅鍍鎳
密封裝置	電纜入口密封	橡膠密封圈、防水接頭

結構形式分類

類型	結構特點	適用場景
普通型	單浮球單開關	單點液位控制
雙浮球型	兩個浮球，高低液位控制	高低液位報警
防爆型	隔爆外殼，防爆認證	危險區域
耐腐蝕型	全PP/PVDF材質	腐蝕性介質
高溫型	耐高溫浮球和電纜	高溫介質

四、主要技術參數（標準型通用范圍）

1. 基本性能參數

參數項	標準型范圍	備注
動作精度	±10mm	動作重復性
最大量程	0~10m（可定制）	電纜長度
工作溫度	-10℃~+80℃	標準型
介質溫度	-10℃~+80℃	浮球耐溫
工作壓力	常壓	非壓力容器
開關容量	10A/250VAC、5A/30VDC	微動開關容量
防護等級	IP65（開關盒）	防水防塵

2. 電氣參數

參數項	標準型配置
開關類型	單刀雙擲（SPDT）
觸點形式	常開（NO）、常閉（NC）
額定電流	10A（AC）、5A（DC）
額定電壓	250VAC、30VDC
接線方式	端子接線
電纜長度	1m、3m、5m、10m（可定制）

3. 材質配置

部件	標準材質	可選材質
浮球	304不銹鋼	316不銹鋼、PP、PVDF
電纜	不銹鋼絲繩	尼龍繩、四氟繩
重錘	304不銹鋼	鑄鐵、316不銹鋼
開關盒	工程塑料（ABS）	鋁合金、不銹鋼
密封件	丁腈橡膠	氟橡膠、硅橡膠

五、功能特點

1. 核心功能

液位開關控制：液位達到設定值時輸出開關信號
高低液位報警：可設定高低液位報警點
泵控制：自動控制水泵啟停
就地指示：部分型號帶機械指示

2. 技術優勢

結構簡單：機械結構，無復雜電子元件
安裝靈活：電纜式安裝，不受安裝位置限制
成本低廉：價格遠低于電子式液位開關
可靠性高：機械動作，故障率低
無需電源：開關信號直接輸出，無需供電（部分帶指示燈需供電）
維護方便：結構簡單，維護成本低

3. 局限性

精度較低：動作精度±10mm，不適合精確控制
壓力限制：只適用于常壓或微壓容器
溫度限制：標準型溫度范圍有限
機械磨損：長期使用可能磨損
易受干擾：液面波動、泡沫可能誤動作

六、典型應用場景

1. 水處理行業（主要應用）

水箱/水池：清水箱、污水池液位控制
集水坑：地下室集水坑排水泵控制
加藥罐：絮凝劑、消毒劑儲罐液位報警
循環水池：冷卻塔水池液位控制

2. 建筑給排水

生活水箱：屋頂水箱、地下室水箱
消防水箱：消防水池液位監測
污水提升泵：集水井排水泵控制
空調系統：冷卻水、冷凍水系統

3. 工業應用

儲液罐：化工原料、溶劑儲罐（非腐蝕性）
中間罐：中間產品罐液位控制
排水系統：工業排水池、集水坑

4. 其他應用

農業灌溉：蓄水池液位控制
養殖業：魚池、養殖池水位控制
家用：儲水罐、水塔液位控制

七、選型指南

選型關鍵參數

介質特性：腐蝕性、溫度、是否含固體顆粒
液位范圍：動作液位高度、電纜長度
開關類型：常開（NO）、常閉（NC）、轉換型
電氣參數：額定電流、電壓、觸點容量
材質要求：浮球材質、電纜材質、密封材質
防護要求：防護等級、防爆要求
安裝方式：頂裝、側裝、固定方式

材質選擇建議

應用場景	浮球材質	電纜材質	開關盒材質
清水、污水	304不銹鋼	不銹鋼絲繩	工程塑料
腐蝕性介質	316不銹鋼、PP	四氟繩	工程塑料
高溫介質	316不銹鋼	不銹鋼絲繩	鋁合金
食品級應用	316不銹鋼、PP	食品級不銹鋼繩	食品級塑料

選型注意事項

介質腐蝕性：腐蝕性介質需選耐腐蝕材質（PP、PVDF、316不銹鋼）
溫度范圍：高溫介質需選高溫型（浮球和電纜耐高溫）
液面波動：液面波動大時需增加阻尼或選用重錘式
安裝位置：需確保浮球有足夠活動空間
電氣參數：需匹配控制回路電流、電壓

八、安裝與調試

安裝要點

安裝位置：選擇液面相對平穩的位置，避開進料口、出料口
固定方式：開關盒固定在罐壁或支架上，確保牢固
電纜安裝：電纜自然下垂，浮球自由活動
重錘調整：通過調整重錘位置設定動作液位
密封處理：電纜入口需密封良好，防止進水
電氣接線：正確連接電源線、控制線

調試步驟

機械安裝：按照安裝說明固定開關盒
電纜長度：根據液位高度確定電纜長度
重錘設定：通過重錘位置設定動作液位
電氣接線：連接控制回路
功能測試：手動拉動浮球，檢查開關動作
實際測試：注水/排水，檢查實際動作液位

動作液位設定方法

重錘調整法：通過移動重錘在電纜上的位置來設定動作液位
電纜長度法：通過調整電纜長度來設定動作液位
固定支架法：通過調整固定支架高度來設定

九、維護與故障處理

日常維護

定期檢查：檢查浮球是否卡滯、變形
電纜檢查：檢查電纜是否磨損、斷裂
密封檢查：檢查電纜入口密封是否完好
動作測試：定期手動測試開關動作是否正常
清潔保養：清除浮球表面污物

常見故障及處理

故障現象	可能原因	處理方法
開關不動作	浮球卡滯、電纜纏繞	檢查浮球、理順電纜
誤動作	液面波動、泡沫干擾	增加阻尼、調整安裝位置
開關損壞	過載、觸點燒毀	更換微動開關
電纜斷裂	磨損、腐蝕	更換電纜
密封失效	密封圈老化	更換密封圈

微動開關更換步驟

斷開電源，確保安全
打開開關盒蓋
斷開接線端子
拆卸舊微動開關
安裝新微動開關
連接接線端子
蓋好開關盒蓋
通電測試

十、重要提示

適用范圍：電纜式浮球液位開關主要適用于常壓或微壓容器，不適用于高壓容器。工作壓力一般不超過0.1MPa。
精度說明：機械式浮球開關動作精度較低（±10mm），不適合需要精確控制的場合。如需高精度控制，建議選用電子式液位開關或液位變送器。
安裝要求：必須確保浮球有足夠的活動空間，避免與罐壁、管道等發生干涉。液面波動大的場合需增加阻尼措施。
材質選擇：腐蝕性介質必須選用耐腐蝕材質（PP、PVDF、316不銹鋼等），否則會很快損壞。
電氣安全：接線時必須斷開電源，確保安全?？刂苹芈冯娏鳌㈦妷翰坏贸^(guò)開關額定值。
維護周期：建議每半年檢查一次浮球、電纜、密封等部件，確保正常工作。
