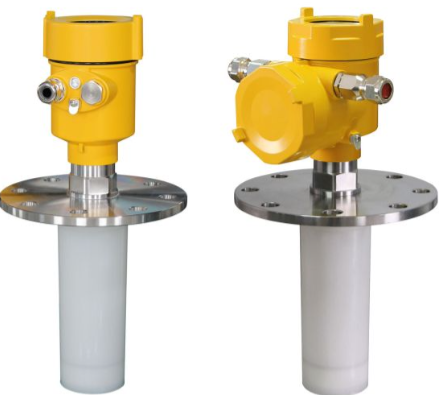

產品名稱：26GHz高頻雷達物位計
瀏覽：
添加時間：2026-01-31 14:09:33
推薦度：

介紹：

26GHz高頻雷達物位計（也稱26GHz脈沖雷達或FMCW雷達）是一種基于微波脈沖或調頻連續波技術的非接觸式物位測量?jī)x表，工作頻率26GHz（K波段），通過發射微波信號并接收介質表面反射回波來測量液位或料位高度。相比傳統低頻雷達（如6GHz），26GHz雷達具有波束角更窄（通常8°~12°）、測量精度更高、抗干擾能力更強的特點，是工業物位測量中的主流產品之一。

一、核心工作原理

26GHz雷達物位計主要采用兩種技術路線：

1. 脈沖雷達（Pulse Radar）

發射短脈沖微波信號（納秒級）
測量發射與接收的時間差
通過公式距離=速度×?xí)r間/2計算物位
技術成熟，成本相對較低

2. 調頻連續波（FMCW）

發射頻率線性變化的連續波
通過分析發射與接收信號的頻率差計算距離
測量精度更高，抗干擾能力更強
適用于復雜工況

關鍵特點：26GHz頻率使波長約11.5mm，波束能量相對集中，可有效減少罐內障礙物干擾。

二、主要技術參數（典型值）

參數類別	典型范圍	說明
工作頻率	26GHz（K波段）	高頻段，波長約11.5mm
測量范圍	0.3~70m	液體/固體均可，量程可選
測量精度	±3mm（液體） ±10mm（固體）	高精度型可達±2mm
波束角	8°~12°	窄波束，能量集中
盲區	0.3~0.5m	近端盲區
工作溫度	-40℃~+150℃	高溫型可達200℃
工作壓力	-0.1~4.0MPa	高壓型可達6.4MPa
輸出信號	4-20mA+HART RS485/Modbus	標準工業信號
供電電源	DC 24V / AC 220V	兩線制或四線制
防護等級	IP67	防塵防水
防爆等級	Ex ia IIC T6 / Ex d IIC T6	可選防爆型

三、核心優勢（相比傳統低頻雷達）

1. 波束角較窄，抗干擾能力提升

26GHz雷達波束角通常8°~12°（6GHz雷達約20°~30°），能量更集中，可有效避開罐內障礙物，減少虛假回波，適合中等口徑容器。

2. 測量精度較高

相比6GHz雷達，26GHz雷達精度有明顯提升，液體測量精度可達±3mm，適用于大多數工業應用。

3. 天線尺寸適中

天線尺寸相對較小（喇叭天線直徑通常76~100mm），安裝相對靈活，成本適中。

4. 技術成熟，性?xún)r(jià)比高

26GHz技術發展多年，產品成熟穩定，價格介于6GHz和80GHz之間，性?xún)r(jià)比突出。

四、與80GHz雷達的對比

對比項	26GHz雷達	80GHz雷達
工作頻率	26GHz	80GHz
波束角	8°~12°	1°~3°
測量精度	±3mm（液體）	±2mm（液體）
盲區	0.3~0.5m	0.05~0.3m
天線尺寸	較大（76~100mm）	較?。?2~76mm）
適用場景	中等口徑容器、常規工況	小口徑容器、復雜工況、長距離
價格	中等	較高
