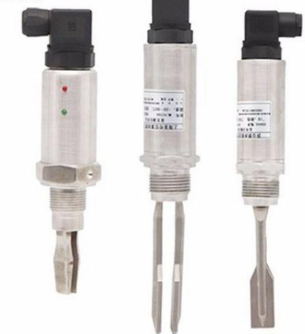

產品名稱：音叉物位開關
瀏覽：
添加時間：2026-01-31 13:59:06
推薦度：

介紹：

音叉物位開關（也稱音叉料位開關、音叉液位開關）是一種基于音叉振動原理工作的物位檢測儀表，通過檢測音叉振動頻率變化來判斷物料（液體或固體）是否到達設定位置，輸出開關量信號用于液位/料位的定點報警或控制。其核心特點是無活動部件、免維護、適應性強，廣泛應用于化工、水處理、食品、冶金等行業。

一、工作原理

音叉物位開關的核心原理是壓電效應和共振原理。音叉基座上安裝有一對壓電晶體，一個作為驅動器使音叉在固有頻率下振動（通常200-300Hz），另一個作為檢測器監測振動狀態。當音叉未接觸物料時，維持穩定振動；當物料（液體或固體）覆蓋音叉時，振動受到阻尼作用，頻率和振幅急劇衰減，電子電路檢測到這一變化后驅動繼電器輸出開關信號（常開/常閉觸點）。

二、主要結構組成

部件名稱	功能說明	常見材質
叉體（探頭）	直接接觸介質，產生振動	316不銹鋼、304不銹鋼
壓電晶體	驅動振動和檢測信號	壓電陶瓷材料
電子部件	信號處理、輸出控制	PCB電路板
外殼	防護、接線端子	壓鑄鋁合金、不銹鋼
過程連接	安裝接口	螺紋（G1"、G1?"）、法蘭

三、核心技術參數（標準型）

參數類別	典型范圍	說明
供電電壓	DC 24V / AC 220V	部分支持寬電壓輸入
輸出方式	繼電器觸點（SPDT）	觸點容量AC 220V/5A
工作壓力	≤2MPa（標準型）	高壓型可達6.4MPa
介質溫度	-40℃~+150℃	高溫型可達250℃
介質密度	液體≥0.7g/cm3 固體≥0.1g/cm3	低密度型可測0.008g/cm3
防護等級	IP65/IP67	防塵防水
防爆等級	Ex d II CT4/CT6	可選防爆型
功耗	≤2W	低功耗設計

四、產品特點與優勢

適應性強：不受介質電導率、介電常數、密度、粘度影響，對泡沫、氣泡、湍流、結垢等工況不敏感
免維護：無機械活動部件，無磨損，使用壽命長（通常5年以上）
無需調校：安裝后即可使用，更換介質無需重新標定
安裝靈活：支持頂裝、側裝、法蘭安裝等多種方式
可靠性高：抗振動、抗沖擊能力強，適用于惡劣工業環境

五、應用場景

液體介質：水、酸堿溶液、油品、飲料、牛奶、泥漿、紙漿等，用于儲罐、反應釜、水箱的液位控制

固體物料：粉煤灰、水泥、面粉、塑料顆粒、糧食、化工粉末等，用于料倉、料斗的料位檢測

特殊工況：腐蝕性介質（需特殊材質）、高溫高壓環境、防爆區域、衛生級要求（食品制藥）

六、選型要點

介質類型：確認是液體、漿料還是固體顆粒，以及密度、粘度、腐蝕性
工況參數：工作溫度、壓力范圍、是否有振動、防爆要求
安裝方式：螺紋連接（G1"、G1?"）或法蘭連接，叉體長度需匹配容器尺寸
電氣參數：供電電壓（DC24V或AC220V）、輸出信號類型（繼電器、NPN/PNP）
特殊要求：高溫型、防腐型、衛生級、防爆型等

七、與浮球液位開關的區別

對比項	音叉物位開關	浮球液位開關
工作原理	振動頻率變化	浮力+機械杠桿
活動部件	無（僅叉體振動）	有（浮球、杠桿、微動開關）
維護需求	免維護	需定期檢查機械部件
適用介質	液體、固體均可	主要液體
密度要求	可測低密度介質（≥0.008g/cm3）	需匹配浮球密度
價格	相對較高	相對較低
