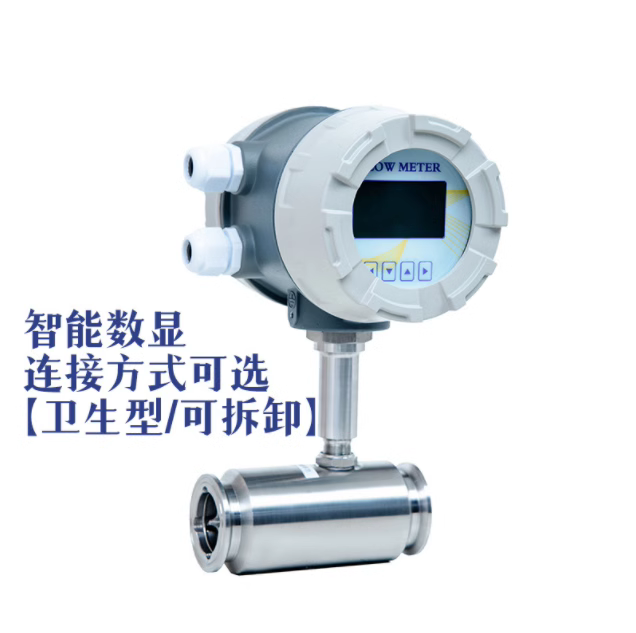

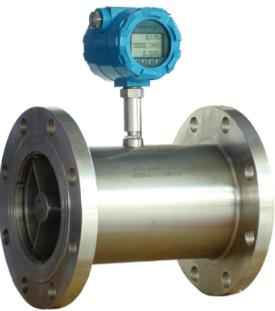

產品名稱：標準型液體渦輪流量計
瀏覽：
添加時間：2026-01-31 14:47:20
推薦度：

介紹：

標準型液體渦輪流量計（Standard Liquid Turbine Flowmeter）是一種基于流體動能推動渦輪旋轉進行流量測量的速度式流量計，主要用于清潔液體（如水、油品、化學溶液等）的體積流量測量。其核心特點是精度較高、響應快、結構緊湊，廣泛應用于石油、化工、水處理、食品等行業。

一、核心工作原理

基于流體動量守恒原理：

流體流經渦輪葉片時，推動渦輪旋轉
渦輪轉速與流速成正比（v = k·n，k為儀表系數）
通過檢測渦輪轉速（磁電轉換或光電轉換）計算流量
流量與渦輪轉速呈線性關系

關鍵公式：Q = k·n（Q為體積流量，n為渦輪轉速，k為儀表系數）

二、主要結構組成

部件名稱	功能說明	標準材質
渦輪轉子	核心測量元件，葉片旋轉	304/316不銹鋼、工程塑料
軸承系統	支撐渦輪旋轉	硬質合金、陶瓷軸承
磁電傳感器	檢測渦輪轉速（磁阻或霍爾效應）	磁鋼、線圈
前置放大器	信號放大、整形	電子電路
測量管	流體通道	304/316不銹鋼
連接件	法蘭或螺紋連接	碳鋼或不銹鋼
轉換器	信號處理、顯示、輸出	電子單元（可選）

三、標準型技術參數（典型值）

參數類別	標準范圍	說明
公稱通徑	DN4~DN200	常用DN15~DN100
測量精度	±0.5%~±1.0%	高精度型可達±0.2%
重復性	≤0.2%	多次測量一致性
量程比	10:1~20:1	可測流量范圍寬
流速范圍	0.5~7m/s	推薦1~5m/s
工作壓力	≤1.6MPa	標準法蘭壓力等級
介質溫度	-20℃~+120℃	高溫型可達150℃
粘度范圍	1~5cP（最佳）	適用于低粘度液體
輸出信號	脈沖/頻率、4-20mA	可選數字通訊
供電電源	DC 24V / AC 220V	或電池供電
防護等級	IP65/IP67	防塵防水
連接方式	法蘭、螺紋、卡箍	標準法蘭（GB、ANSI）

四、核心特點與優勢

測量精度較高：標準精度±0.5%~±1.0%，高精度型可達±0.2%
響應速度快：動態響應好，可測脈動流量
結構緊湊：體積小，重量輕，安裝方便
輸出信號穩定：脈沖信號與流量呈線性關系，便于處理
量程比寬：通常10:1~20:1，適應流量變化
壓力損失小：相比孔板等節流式流量計，壓力損失較小

五、主要局限性

介質要求高：只適用于清潔液體，含固體顆粒、纖維介質易堵塞或磨損
粘度影響大：粘度變化會影響儀表系數，需重新標定
軸承磨損：長期運行軸承可能磨損，影響精度
安裝要求：需前后直管段，避免流場擾動

六、與電磁流量計的主要區別

對比項	液體渦輪流量計	電磁流量計
測量原理	速度式（渦輪旋轉）	電磁感應
精度	±0.5%~±1.0%	±0.5%（標準型）
介質要求	清潔液體，低粘度	導電液體（≥5μS/cm）
壓力損失	較小	無壓力損失
適用管徑	DN4~DN200	DN15~DN300
成本	較低	較高
維護	需定期檢查軸承	基本免維護
