一、產品概述

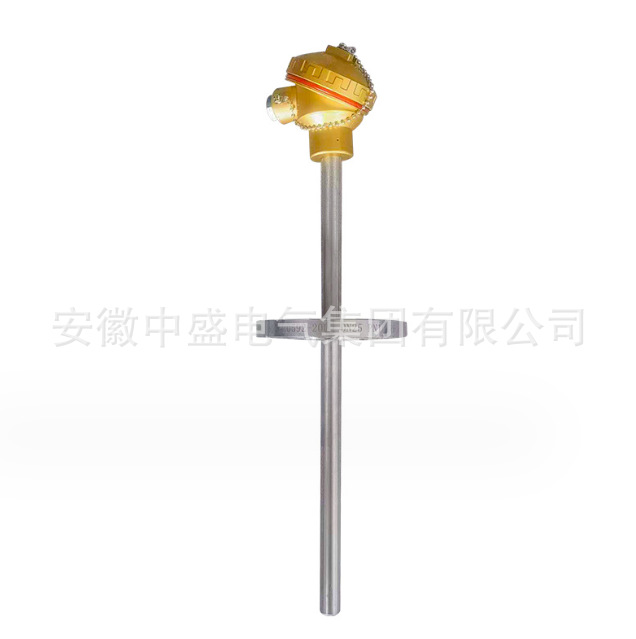

WRN-431是裝配式熱電偶系列中的標準型號,采用固定法蘭安裝方式,分度號為K型(鎳鉻-鎳硅)。產品通常與顯示儀表、記錄儀表或電子調節器配套使用,用于直接測量工業生產過程中0~1300℃范圍內的液體、蒸汽、氣體介質及固體表面溫度。K型熱電偶是目前工業應用最廣泛的廉金屬熱電偶類型。
二、與WRM-431G的核心區別對比
對比維度 | WRN-431(K型) | WRM-431G(N型) |
|---|---|---|
分度號 | K(鎳鉻-鎳硅) | N(鎳鉻硅-鎳硅) |
測量范圍 | 0~1300℃(標準) | 0~800℃(標準) |
熱電動勢 | 較大(約41μV/℃) | 較小(約39μV/℃) |
抗氧化性 | 較好(但低于N型) | 更優(抗高溫氧化) |
高溫穩定性 | 800℃以上易漂移 | 1200℃以下更穩定 |
成本 | 相對較低 | 略高(材料成本) |
應用場景 | 常規工業測溫(≤1300℃) | 高溫氧化環境(≤1200℃) |
關鍵差異說明:
分度號差異:K型(EU-2)與N型(Nicrosil-Nisil)的熱電偶絲材料成分不同,導致熱電特性、抗氧化性和高溫穩定性存在本質區別
溫度上限:WRN-431標準測量上限為1300℃,但實際長期使用建議不超過1200℃;WRM-431G標準為800℃,但高溫型可達1000℃
應用側重:K型適用于大多數常規工業場合,N型更適用于高溫氧化性氣氛或需要更高穩定性的場合
三、主要技術參數
參數類別 | 技術指標 |
|---|---|
型號標識 | WRN-431 |
分度號 | K(鎳鉻-鎳硅) |
測量范圍 | 0~1300℃(標準型) |
允許偏差 | ±2.5℃或±0.75%t(t為實測溫度) |
熱響應時間 | ≤90秒(T0.5,標準型) |
保護管直徑 | 16mm或20mm(可選) |
保護管材質 | 1Cr18Ni9Ti(0-800℃) |
絕緣電阻 | ≥100MΩ(常溫) |
接線盒形式 | 防水式(G型,IP65防護等級) |
安裝方式 | 固定法蘭式 |
公稱壓力 | 2.5MPa(常溫下) |
四、型號命名規則解析
WRN-431型號含義:
WR:熱電偶(W表示溫度,R表示熱)
N:分度號K型(鎳鉻-鎳硅)
4:固定法蘭式安裝(區別于3為活動法蘭)
3:防水式接線盒(區別于2為防濺式)
1:設計序號(通常指保護管直徑規格)
注意:部分廠家型號標注可能存在細微差異,但核心結構特征一致。
五、結構特點
1. 核心組件
感溫元件:采用鎳鉻-鎳硅熱電偶絲焊接而成,正極為鎳鉻合金(KP),負極為鎳硅合金(KN)
保護管:不銹鋼材質(1Cr18Ni9Ti或0Cr25Ni20),提供機械保護和耐腐蝕性能
絕緣材料:高溫陶瓷或氧化鎂粉末填充,確保電氣絕緣
接線盒:防水式設計(G型),防護等級IP65,內部有2個接線端子(正負極)
2. 安裝特征
固定法蘭:便于在管道或設備上固定安裝,法蘭尺寸可根據用戶需求定制
插入深度:通常為保護管外徑的8-10倍,確保測量準確性
密封結構:法蘭與設備連接處采用密封墊片,防止介質泄漏
六、工作原理
WRN-431基于熱電效應原理工作:兩種不同成分的導體(鎳鉻和鎳硅)一端焊接形成測量端(熱端),另一端作為參比端(冷端)。當兩端存在溫差時,回路中會產生熱電動勢,該電動勢的大小與溫差成正比。通過測量熱電動勢,即可確定被測介質的溫度。
K型熱電偶特性:
熱電動勢約41μV/℃,靈敏度較高
線性度較好,在0~1300℃范圍內近似線性
冷端溫度補償要求相對簡單
七、應用領域
WRN-431廣泛應用于以下工業場景:
1. 電力行業
鍋爐、汽輪機、熱力管道溫度監測
發電機組溫度監控
2. 化工行業
反應釜、蒸餾塔、管道介質溫度測量
化工反應過程溫度控制
3. 冶金行業
高爐、加熱爐、熱處理設備溫度控制
金屬熔煉過程溫度監測
4. 機械制造
熱處理爐、干燥設備溫度監控
工業窯爐溫度測量
5. 其他行業
食品殺菌設備、水泥回轉窯、玻璃熔爐等
