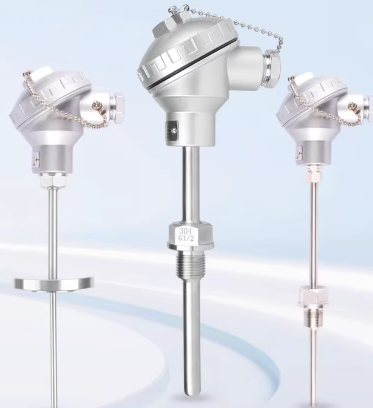

產品名稱：WRN-431GK型固定法蘭式快速響應熱電偶
瀏覽：
添加時間：2026-02-06 10:26:44
推薦度：

介紹：

一、產品概述

WRN-431G是裝配式熱電偶系列中的快速響應型號，采用固定法蘭安裝方式，分度號為K型（鎳鉻-鎳硅）。產品通常與顯示儀表、記錄儀表或電子調節器配套使用，用于直接測量工業生產過程中0～1300℃范圍內的液體、蒸汽、氣體介質及固體表面溫度?？焖夙憫?yīng)特性使其特別適用于溫度變化頻繁、需要快速跟蹤的工藝場合。

二、核心特征：與WRN-431的關鍵區別

對比維度	WRN-431（標準型）	WRN-431G（快速響應型）
型號標識	WRN-431	WRN-431G（"G"表示快速響應）
熱響應時間	≤90秒（標準型）	≤24秒（快速響應型）
響應速度	常規響應	快速響應，溫度跟蹤更及時
應用場景	常規工業測溫	溫度變化快、需要快速跟蹤的場合
感溫元件結構	標準壓簧式	優化結構，響應更快
價格	相對較低	略高（約高10%-20%）

"G"型快速響應的核心優勢：

響應速度快：熱響應時間從標準型的90秒縮短至24秒以內，能更快反映溫度變化
動態誤差小：在溫度快速變化的工藝中，測量滯后小，控制更精準
適用性廣：特別適合鍋爐、反應釜等溫度波動大的場合

三、主要技術參數

參數類別	技術指標
型號標識	WRN-431G（"G"表示快速響應）
分度號	K（鎳鉻-鎳硅）
測量范圍	0～1300℃（標準型） 0～800℃（常用工作范圍）
允許偏差	±2.5℃或±0.75%t（t為實測溫度）
熱響應時間	≤24秒（T0.5，快速響應型）
保護管直徑	16mm或20mm（可選）
保護管材質	1Cr18Ni9Ti（0-800℃） 0Cr25Ni20（0-1300℃）
絕緣電阻	≥100MΩ（常溫）
接線盒形式	防水式（G型，IP65防護等級）
安裝方式	固定法蘭式
公稱壓力	2.5MPa（常溫下）
防護等級	IP65（防水防塵）

注：熱響應時間T0.5指溫度階躍變化時，輸出變化至50%所需時間，是衡量響應速度的關鍵指標。

四、型號命名規則解析

WRN-431G型號含義：

WR：熱電偶（W表示溫度，R表示熱）
N：分度號K型（鎳鉻-鎳硅）
4：固定法蘭式安裝
3：防水式接線盒（防護等級IP65）
1：設計序號（通常指保護管直徑規格）
G：快速響應型（關鍵標識，區別于標準型）

重要提示：

WRN-431為標準響應型（熱響應時間≤90秒）
WRN-431G為快速響應型（熱響應時間≤24秒）
其他結構參數（分度號、安裝方式、接線盒形式）完全相同

五、結構特點

1. 核心組件

感溫元件：采用鎳鉻-鎳硅熱電偶絲焊接而成，正極為鎳鉻合金（KP），負極為鎳硅合金（KN）
保護管：不銹鋼材質（1Cr18Ni9Ti或0Cr25Ni20），提供機械保護和耐腐蝕性能
絕緣材料：高溫陶瓷或氧化鎂粉末填充，確保電氣絕緣
接線盒：防水式設計（G型），防護等級IP65，內部有2個接線端子（正負極）

2. 快速響應設計特征

壓簧式感溫元件：采用壓簧結構，感溫元件與保護管接觸更緊密，熱傳導效率更高
優化熱傳導路徑：通過結構設計減少熱阻，縮短熱平衡時間
細徑保護管：部分快速響應型采用更細的保護管（如φ12mm），進一步加快響應速度

3. 安裝特征

固定法蘭：便于在管道或設備上固定安裝，法蘭尺寸可根據用戶需求定制
密封結構：法蘭與設備連接處采用密封墊片，防止介質泄漏
插入深度：通常為保護管外徑的8-10倍，確保測量準確性

六、工作原理

WRN-431G基于熱電效應原理工作：兩種不同成分的導體（鎳鉻和鎳硅）一端焊接形成測量端（熱端），另一端作為參比端（冷端）。當兩端存在溫差時，回路中會產生熱電動勢，該電動勢的大小與溫差成正比。通過測量熱電動勢，即可確定被測介質的溫度。

快速響應實現原理：
