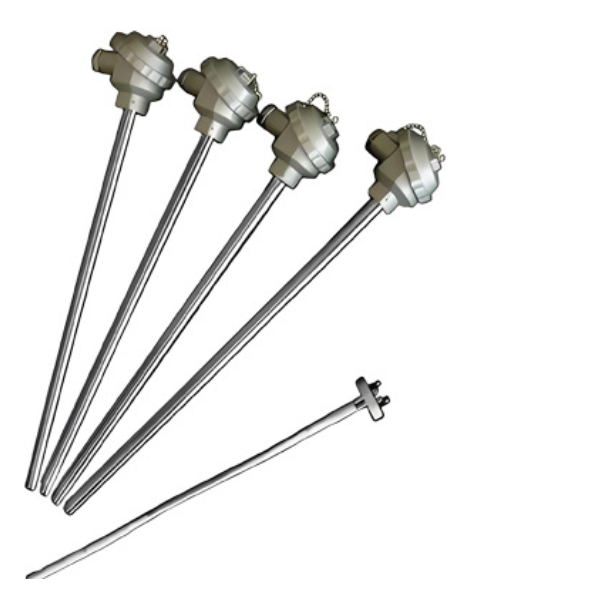

產品名稱：WRC-630工業用固定螺紋錐形保護管裝配式熱電偶
瀏覽：
添加時間：2026-02-28 14:56:58
推薦度：

介紹：

1. 產品定義

WRC-630 是一款工業用固定螺紋錐形保護管裝配式熱電偶。該產品采用T型（銅-銅鎳）分度號，核心結構特征是其保護管前端加工為錐形螺紋（如M27×2或NPT 3/4），通過金屬錐面硬密封實現高壓環境下的直接安裝。它通常與顯示儀表、記錄儀或控制系統配套，用于直接測量生產過程中液體、蒸汽、氣體介質及固體表面的溫度。

2. 型號

代碼	含義	技術釋義
W	溫度儀表	儀表大類標識
R	熱電偶	區別于熱電阻（Z）
C	分度號	T型（銅-銅鎳 / 銅-康銅）
6	固定裝置	固定螺紋錐形保護管（核心機械特征）
3	接線盒形式	防水式（IP65，防噴水）
0	設計序號	通常指保護管外徑為 Φ16mm

?? 關鍵區分：若型號為 WRC2-630，則代表雙支結構（內部有兩套獨立的T型偶絲）；若型號為 WRC-630G，則代表隔爆型（接線盒為隔爆結構，適用于危險場所）。

3. 核心特征（與WRN、WRE的區別）

特性	WRN-630（K型）	WRE-630（E型）	WRC-630（T型）
分度號	K (NiCr-NiSi)	E (NiCr-CuNi)	T (Cu-CuNi)
測溫上限	通常 0~1000℃	通常 0~600℃	通常 -200℃ ~ +350℃
正極材料	鎳鉻	鎳鉻	銅（純銅）
負極材料	鎳硅	銅鎳	銅鎳（康銅）
核心優勢	抗氧化、耐高溫	靈敏度高（熱電勢大）	低溫特性極佳、抗氧化還原氣氛、精度高
致命弱點	怕還原氣氛（綠腐）	怕硫氣氛（脆化）	怕高溫（正極銅易氧化）、怕強酸

4. 主要技術參數

參數類別	技術指標	執行標準/備注
分度號	T (Cu-CuNi)	IEC 584 / GB/T 16839
測溫范圍	-200℃ ~ +350℃（常用 -50℃ ~ +200℃）	長期使用建議低于300℃，嚴禁超過350℃
精度等級	I級：±0.5℃ 或 ±0.4%	t
熱響應時間	T?.? ≤ 90s (I級熱惰性)	保護管外徑Φ16mm
公稱壓力	≤30 MPa (靜態，常溫)	錐形螺紋密封優勢，耐壓遠高于直管
防護等級	IP65	防塵、防噴水
保護管材質	1Cr18Ni9Ti (304) / 316L	嚴禁使用銅保護管（需與銅電極隔離）
電氣接口	M20×1.5, NPT1/2	需配防水電纜接頭
安裝螺紋	M27×2 (國標錐管) 或 NPT 3/4 (美標)	錐形螺紋，金屬硬密封
絕緣電阻	≥100 MΩ (500VDC, 常溫)	電極與外套管之間

5. 選型與應用場景

5.1 選型優勢（為何選T型）

低溫測量之王：在-200℃至0℃區間，T型熱電偶的精度和穩定性是所有廉價金屬熱電偶中最好的，線性度優于K型和E型。
耐還原氣氛：正極是純銅，負極是銅鎳，兩者均不易被氧化或還原氣氛腐蝕，適用于真空爐、氫氣保護爐等特殊氣氛（前提是溫度低于350℃）。
高精度：在-40℃至+125℃范圍內，I級精度可達±0.5℃，適合實驗室或高精度過程控制。

5.2 選型禁忌（嚴禁使用場景）

高溫環境：嚴禁在>350℃的環境中長期使用。正極銅絲在高溫下會迅速氧化變脆，導致斷線失效。
含硫環境：嚴禁在含硫氣氛中使用，銅會與硫反應生成硫化銅，導致熱電特性漂移。
強氧化性酸：如濃硝酸、濃硫酸環境，會腐蝕銅電極。

5.3 安裝與接線說明

1. 機械安裝（錐形螺紋密封）

密封處理：在保護管錐形螺紋上均勻纏繞 2~3層聚四氟乙烯生料帶。嚴禁使用厚墊片（如石棉墊、金屬纏繞墊），否則會破壞錐面密封，導致高壓泄漏。
旋入鎖緊：用手旋入至無法轉動后，使用扳手卡住接線盒下方的六角扳手平面（切勿扳動外殼），再旋轉 1~1.5圈 至緊固。手感為“吃上勁”即可，過度用力會導致螺紋咬死或保護管扭斷。

2. 電氣接線（T型極性識別）

正極（TP）：純銅（顏色為紫紅色，較軟）。接線時對應補償導線棕色線（部分標準為紅色）或正極標識。
負極（TN）：銅鎳合金（康銅）（顏色為銀白色，較硬）。接線時對應補償導線藍色線（部分標準為白色）或負極標識。
注意：T型熱電偶的負極（康銅）與J型（鐵-康銅）、E型（鎳鉻-康銅）的負極材質相同，但正極不同，嚴禁混用補償導線（必須用TX或TC型補償導線）。

6. 選型規格表

規格參數	選項示例	說明
分度號	T	（默認，不可改為K或E）
精度等級	II級	（常用）
保護管材質	1Cr18Ni9Ti (304)	適用于-50℃~350℃
規格 (d L×l)	Φ16 450×300	總長450mm，插入300mm
安裝螺紋	M27×2	國標錐管螺紋
