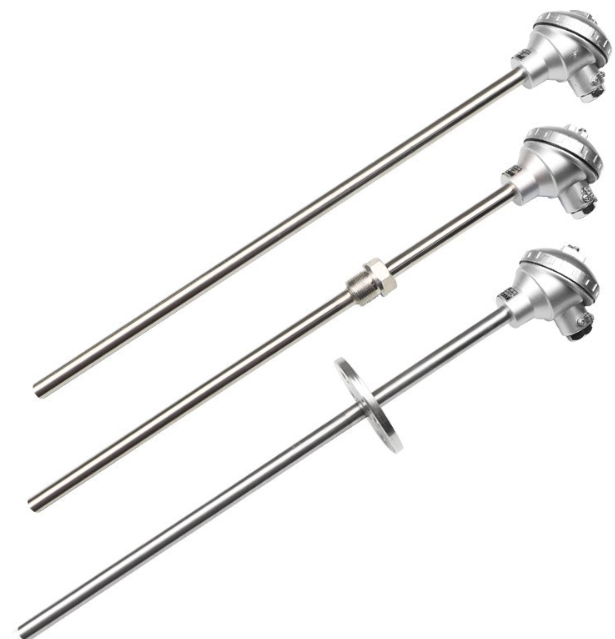

產品名稱：WRF2-630雙支固定螺紋錐形保護管裝配式熱電偶
瀏覽：
添加時間：2026-02-28 16:00:20
推薦度：

介紹：

1. 產品定義

WRF2-630 是一款工業用雙支固定螺紋錐形保護管裝配式熱電偶。該產品采用F2型（鐵-康銅）分度號（對應國際J型），核心結構特征是在同一根錐形螺紋保護管內封裝了兩套完全獨立、電氣隔離的F2型測溫元件（A支與B支）。它通過金屬錐面硬密封實現高壓安裝，專為需要冗余備份、雙路信號比對或高可靠性控制的工業現場設計。

2. 型號

代碼	含義	技術釋義
W	溫度儀表	儀表大類標識
R	熱電偶	區別于熱電阻（Z）
F	分度號	F2型（鐵-康銅 / J型）
2	偶絲對數	雙支（核心標識），內部有4根引線，輸出兩路獨立信號
6	固定裝置	固定螺紋錐形保護管（M27×2或NPT 3/4），耐高壓
3	接線盒形式	防水式（IP65，防噴水）
0	設計序號	通常指保護管外徑為 Φ16mm

?? 關鍵區別：WRF2-630 與 WRF-630（單支）的唯一區別在于 “2”。雙支結構提供“一用一備”功能，但熱響應時間通常比單支慢10%~20%。

3. 核心特征（F2型分度號特性）

特性	描述	應用意義
測溫范圍	0℃ ~ 750℃（常用 0℃ ~ 600℃）	嚴禁在0℃以下使用（鐵電極冷脆）
正極材料	純鐵（Fe）	極易氧化，僅限真空、還原或惰性氣氛使用，嚴禁在含氧空氣中長期高溫使用
負極材料	銅鎳合金（康銅）	與E型、T型負極材質相同，但嚴禁混用補償導線
熱電勢	大（約50μV/℃）	靈敏度高，信號強，抗干擾能力較好
耐氣氛性	耐還原、耐真空	適用于氫氣保護爐、裂解爐、還原性氣氛設備

4. 主要技術參數

參數類別	技術指標	備注與標準
分度號	F2 (Fe-CuNi)	IEC 584 / GB/T 16839（對應J型）
測溫范圍	0℃ ~ 750℃	長期使用建議低于600℃，嚴禁超過750℃
精度等級	I級：±1.5℃ 或 ±0.4%	t
熱響應時間	T?.? ≤ 100 ~ 120 秒	因雙芯結構，略慢于單支（≤90s）
公稱壓力	≤30 MPa（靜態，常溫）	錐形螺紋金屬硬密封優勢
防護等級	IP65	防塵、防噴水
絕緣電阻	≥100 MΩ（常溫, 500VDC）	A支與B支之間、支與套管之間均需滿足
保護管材質	1Cr18Ni9Ti (304) / 316L	嚴禁使用碳鋼保護管（需與鐵電極絕緣防銹）

5. 電氣接線與端子定義

打開防水接線盒后，內部有 4個接線端子（編號通常為1, 2, 3, 4）。極性必須正確，否則會導致溫度顯示負值或嚴重錯誤。

端子編號	功能定義	補償導線顏色 (F2型)	接至儀表通道
1	A支正極 (A+)	黑色 (Black) 或紅色	儀表 1 通道 (+)
2	A支負極 (A-)	紫色 (Purple) 或白色	儀表 1 通道 (-)
3	B支正極 (B+)	黑色 (Black) 或紅色	儀表 2 通道 (+)
4	B支負極 (B-)	紫色 (Purple) 或白色	儀表 2 通道 (-)

接線規則：

極性識別：F2型熱電偶正極為純鐵（接黑色線，有磁性，可用磁鐵吸附測試），負極為銅鎳（接紫色線，無磁性）。接反會導致溫度顯示為負值（室溫）。
導線專用：必須使用F2型（JX）補償導線。嚴禁使用K型（KC）、E型（EX）或T型（TX）導線，否則會產生巨大測量誤差。
密封要求：電纜入口必須使用防水格蘭頭，多余的進線口用金屬盲板封死。
